在現代包裝工業中，密封性能直接影響產品的安全、品質與保質期。不同行業的包裝形態各異——從化妝品使用的復合軟管，到飲料常見的塑料防盜瓶蓋，再到藥品廣泛采用的泡罩包裝——其密封檢測方法及標準往往各不相同。若企業針對每一種包裝類型單獨配置檢測設備，不僅成本高昂，操作和管理也極為復雜。

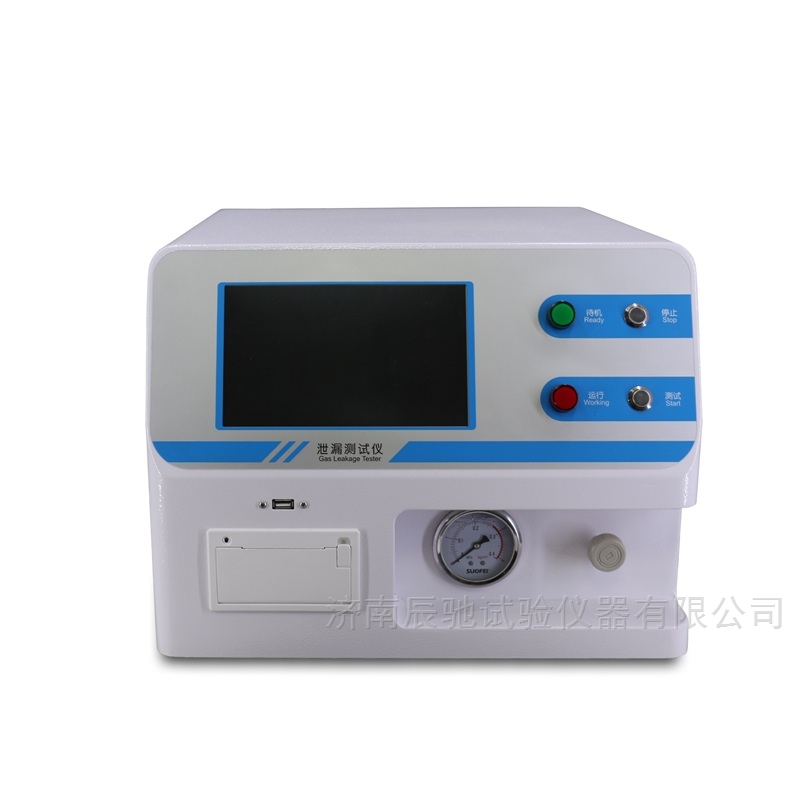

在這一背景下，MFY-G06泄漏氣密性與密封強度測試儀提供了一種高度集成與靈活的解決方案。該設備通過模塊化設計、多模式測試與廣泛的適配能力，實現了對多種包裝形態密封性能的全面覆蓋，為質量控制部門提供了可靠且高效的技術支持。

一、應對多樣化包裝：靈活配置的測試能力

包裝的形態和材料千差萬別，對檢測設備提出了截然不同的要求。軟管需要測試其管尾熱封強度與帽蓋連接密封性；瓶蓋需評估其旋緊后的密封效能與開啟扭矩；而泡罩包裝則要驗證每個獨立藥穴的密封完整性。傳統單一功能的檢測儀器往往難以兼顧。

MFY-G06的設計充分考慮了這種多樣性。設備支持包括破裂測試、蠕變測試、保壓測試、壓力衰減泄漏測試在內的多種試驗?zāi)Ｊ?，并可針對不同試樣選擇膨脹抑制或膨脹非抑制的測試方法。例如，在測試易變形的軟包裝袋時，可選用約束板試驗裝置（膨脹抑制），以獲取材料真實的耐壓強度；而在評估瓶蓋密封性時，則可采用更貼近實際使用場景的非抑制方法。

此外，設備提供多種規格的充氣頭（如標配Φ10mm，可選Φ4mm、Φ1.6mm），并能搭配各類專用夾具與約束裝置。用戶可根據化妝品軟管的細小管口、飲料瓶蓋的標準口徑或泡罩包裝的整體形態，快速切換測試配置，確保氣路連接緊密，測試條件一致。

二、核心應用場景解析

1. 化妝品軟管：封口強度與整體密封性
   以牙膏、洗面奶等常用的復合軟管為例，其管尾的熱封口是防止內容物滲漏的關鍵部位。MFY-G06可對軟管進行封口強度測試，通過向管內勻速充入氣體，精確測定其熱封邊在壓力下破裂的臨界值，量化評估封口工藝的可靠性。同時，設備還可進行帽蓋連接強度測試，模擬消費者多次開合使用后，蓋體是否仍能保持有效密封。

2. 飲料瓶蓋：密封性能與防盜環完整性
   對于礦泉水、碳酸飲料等使用的塑料防盜瓶蓋，其密封性關乎飲品風味與安全。MFY-G06可執行嚴格的保壓測試，將瓶蓋旋緊于標準瓶口后，注入規定壓力氣體并保持設定時間，通過監測壓力衰減來判斷是否發生泄漏。該測試方法符合多項國家標準，能為產品合規上市提供有力證據。同時，設備也能對瓶蓋連接橋（防盜環）的脫扣強度進行量化測定。



3. 藥品泡罩包裝：密封完整性驗證
   泡罩包裝的每個單元都需具備獨立且完整的密封性，以保證藥品在有效期內的穩定性。MFY-G06可對泡罩板進行整體或單穴的耐壓測試，通過施加氣壓觀察其是否破裂或發生泄漏，從而高效篩選出存在密封缺陷的不合格產品。這種非破壞性或微破壞性的測試方法，在嚴格控制的醫藥行業尤為重要。

4. 其他擴展應用
   該設備的應用遠不止于此。它還可用于檢測自立食品包裝袋的脹破壓力、氣霧劑閥門的密封性能、電子產品外殼的防水氣密性，甚至圓柱形復合罐的端蓋脫離力。這種廣泛的應用覆蓋，使其成為企業質量中心或第三方檢測實驗室的高效工具。

三、提升質檢效率與數據可靠性

除了多功能與靈活性，MFY-G06在提升檢測工作的效率和數據管理方面也具備明顯特點。設備采用工業級觸控界面，操作流程簡潔直觀，測試參數可快速設定與調用。測試過程中，壓力曲線實時顯示，結果自動計算并存儲。

設備內置數據存儲功能，并可通過微型打印機或USB接口輸出報告，滿足了質量追溯的需求，尤其符合醫藥等行業對數據完整性的規范要求。多級用戶權限管理功能，則確保了檢測操作與數據管理的規范性。

四、總結

從日用化妝品到快消飲品，再到關系生命健康的藥品包裝，密封性能是保障產品價值的共同底線。MFY-G06泄漏氣密性與密封強度測試儀通過其一體多能的設計理念，將多種離散的檢測需求整合于一臺可靠的設備之中。它不僅幫助企業以更集約的方式應對多樣化的質檢挑戰，更通過提供客觀、量化、可追溯的測試數據，為提升包裝可靠性、優化生產工藝、滿足法規要求提供了堅實的技術支撐。在包裝形式不斷創新、質量要求日趨嚴格的今天，此類多功能檢測設備的價值正日益凸顯。

MFY-G06 泄漏氣密性與密封強度測試儀，專業適用于各種熱封、粘接工藝形成的軟包裝件，無菌包裝件等各封邊的封口強度、熱封質量、以及整袋脹破壓力、密封泄漏性能的量化測定；對軟包裝袋所使用材料的抗壓強度、耐破強度等指標分析；各種塑料防盜瓶蓋密封性能、瓶蓋連接脫扣強度、材料的應力強度的量化測定；瓶體密封性、抗壓性、耐破性等評估分析。各軟管整體密封性能、耐壓強度、帽體連接強度、脫扣強度、熱封邊封口強度、扎接強度等指標的量化測定。

檢測試樣：軟包裝件、無菌包裝件，瓶體，軟管，塑料防盜瓶，泡罩，電子產品，戶外燈具等

產品特點：

1.多正壓法測試原理，重試驗?zāi)Ｊ剑?/span>全自動測試；

2.提供破裂測試、蠕變測試、蠕變到破裂測試、保壓、壓力衰減測泄漏模式，端蓋脫離模式等多種試驗?zāi)Ｊ剑?/span>

3.提供膨脹抑制、膨脹非抑制雙重試驗方法，根據需要自行選擇（需選購測試附件）；

4.試驗曲線實時顯示，試驗數據智能統計；

5.試驗量程可選，輕松實現非標測試；

3.采用品牌進口元器件，性能穩定可靠；

7.高精密高壓氣體流量調節裝置，精確調整進氣流量大小，保證試驗條件一致性，有助于獲得測試數據的高重復性；

8.工業級觸屏、一鍵式操作、直觀的操作界面，可遠程升級與維護；

9.中英雙語操作界面，滿足不同語言要求；

10.各國通用的試驗單位可自由切換；

11.具有數據自動存儲、掉電自動記憶功能，防止數據丟失；

12.內置數據存儲可達200條，滿足大數據量存儲的需求；

13.多級用戶權限管理，密碼登錄；

14.微型打印機和USB通用數據接口，方便數據輸出和傳遞（可選）；

15.符合中國GMP對數據可追溯性的要求，滿足醫藥行業需要（可選）；

參照標準：

ISO 11607-1、ISO 11607-2、GB/T 10440、GB 18454、GB 19741、GB 17447、ASTM F1140、ASTM F2054、GB/T 17876、GB/T 10004、BB/T 0025、QB/T 1871、YBB 00252005、YBB 00162002
